悬浮物测定仪,悬浮测定仪,悬浮物仪,悬浮物分析仪SS-1K型悬浮物测定仪
简单操作指南
仪器出厂前已经标定过，用户可按下列方法直接测定样品：
1、打开电源，仪器进入预热状态。
2、按箭头键选择“选择项目”功能，利用上下箭头键选择所需的项目序号，按“确认”键确认。（001SSL为0-100mg/L， 002SSH为100-1000mg/L）
3、将蒸馏水缓慢注入比色皿的2/3处，用滤纸擦净样杯。放入比色孔内，选择“测试空白”选项，，按“确认”键，待空白信号值稳定后，再按“确认”键确认。
4、将被测水样缓慢注入比色皿的2/3处，用滤纸擦净样杯。放入比色孔内，选择“测试样品” 选项，按“确认”键，仪器显示该样品悬浮物浓度值(mg/L)，按“确认”键则该值被存储于仪器内。
仪器操作
一、概述
该仪器广泛适用于地表水、地面水、污水和工业废水的测定。
本仪器具有以下优点：
1、利用冷光、单色光作光源，光学稳定性极佳，不会受到各种光的干扰。
2、操作简便，测量精度高。
3、液晶显示。
4、利用V/F转换、软件冗余、软件陷阱等技术，抗干扰性强。
5、可贮存100条工作曲线及500个历史记录，用户可自行校准曲线，断电不丢失。
6、具有打印功能：可对测试的记录立即打印或查询记录打印。
7、USB接口，可连接电脑
二、仪器主要技术指标
1.测量范围：0～1000mg/L
2.最小分辨率：0.01mg/L
3.示值误差： ≤±2%F.S
4.重复性 ：≤±2%
5.光学稳定性：仪器吸光值在20min内漂移小于0.002A
6.外形尺寸：主机340mm×250mm×130mm
7.重量：4kg
8.正常使用条件：
⑴ 环境温度:5～40℃ ⑵ 相对湿度: ≤85%
⑶ 供电电源: AC(220±22)V；（50±0.5）Hz
⑷ 无显著的振动及电磁干扰，避免阳光直射。
三、仪器结构

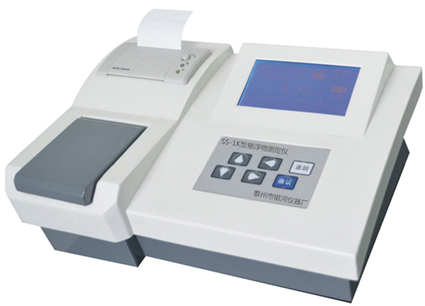

图一 外形示意图
1.比色装置
2.打印装置
3.键盘
1）↑、↓、←、→键（方向键）：用在设定及标定操作时改变数字值或移动光标。
2）返回键：当进行一项操作未完成时，可把刚进行的操作取消，返回上级菜单。
3）确认键：对功能键或输入数据等操作的确认。
4.LCD液晶显示屏
2013.03.02 08:10:23 星期6
主菜单
01.选择项目 05. 查询曲线
02.空白测量 06. 查询记录
03.样品测量 07. 删除记录
04.曲线标定 08. 系统设置
当前曲线=001 记录总数:0002
图二 液晶屏示意图
⑴ 选择项目：测定时，根据测定项目选择相应的项目。
⑵ 空白测量：进行样品空白值的测定。
⑶ 样品测量：进行实际样品的测定。
⑷ 曲线标定：利用标准值测量吸光度进行标准曲线标定。
⑸ 查询曲线：可查询测定参数的标准曲线。
⑹ 查询记录：查询测定历史记录值。在此状态下按上下键头可逐个查询记录。
⑺ 删除记录：删除全部历史记录值，按确认全部删除，按“返回”退回上一操作菜单。
⑻系统设置：包括时钟设置、添加曲线、删除曲线、输入曲线、设置密码等功能。
注：上屏为功能选项，下屏I表示正在使用的第几条曲线，R表示已存储记录的数量
5.后面板结构：
① 电源插座 ② 电源开关 ③ USB接口（可将数据传输电脑）
四、仪器安装及使用
（一）仪器的使用
1. 将光标移至“选择项目”功能，按“确认”键予以确认。利用键头键选择所需的标准项目序号，按“确认”键确认。
1. 选择曲线
001．SSL
002．SSH
2. 将装有蒸馏水的比色皿插入比色孔，将光标移至“空白测量” 功能，仪器显示其吸光度，待吸光度值稳定后，按“确认”键，仪器自动调零。
2. 空白测量
0 . X XXX
3. 将装有被测样品比色皿插入比色孔中，将光标移至“样品测量” 功能，仪器显示该样品色度值，待稳定后，按“确认”键，仪器保存样品浓度值于仪器内。放入下个样品进行测定，如不测定按“返回”键仪器返回主菜单。
3. 样品测量
XX . X X mg/L 存储
A=X .XXXX T=XXX.X%
（二）标定曲线
水样中样品浓度C与消解后样品中的吸光度A在一定范围内呈线性关系，其表达式为：
C = K×A + b
标准曲线通过测定系列已知浓度标准样品的吸光度，仪器通过最小二乘法自动算出K、b及r值。其中，K为斜率，其值在1.0～9999.9之间；b为截矩，其值在 –999.9～999.9之间，r为相关系数，其值在0～1之间。
本仪器每个参数可保存10条标准曲线。在实际测定样品前，仪器内至少存有一条以上标准曲线，标准曲线可以用最小二乘法进行标定，也可以手动输入保存。
1.工作曲线的标定
⑴将光标移至“曲线标定”功能，按确认键，仪器进入标定状态。
4. 曲线标定
序号 标准值 吸光度
1 000.00
⑵将待测蒸馏水的比色皿，擦净管壁，打开比色计盖子，插入比色孔内。按“确认”键此时仪器显空白吸光度A值，待读数稳定后，按“确认”键，仪器自动调零。并进入下一个标样的标定。
序号 标准值 吸光度
2 010.00
⑶用键头输入1号标样的标准浓度值。并将1号标样比色皿插入比色孔内，按“确认”键测其吸光度值，待读数稳定后按“确认”键予以确认。仪器进入2号标样的标定。
序号 标准值 吸光度
3 020.00
⑷重复上述操作，分别标定其余标样，直至全部标样标定完后，再按一次“确认”键则结束标定，仪器自动算出并显示此次标定的标准曲线方程及r值。用“↑”键输入该曲线序号(I=1-10)，按“确认”键保存该曲线于仪器内。
r=0.XXXX
C=XXXX.X*A+XXX.X
Ｉ=00
注：如在标定过程发现标定错误，可按“返回”键，可返回功能选择状态。
五、试剂的配制
悬浮物标准液(1000mgL）：称取1.0000±0.0001g二氧化硅（AR）于1000mL容量瓶中，以纯水稀释到标线，摇匀。
六、操作步骤
1. 水样的测定
缓慢注入蒸馏水于比色皿的2/3处，进行测试空白，然后注入被测样品于同一比色皿的2/3处，进行测试样品。
2. 标定曲线
曲线001（0.00～100mg/L）：分别取10、20、50、80、100 mg/L悬浮物标准液于专用比色皿中，P4页标定曲线的方法，于仪器上进行曲线标定。
曲线002（100～1000 mg/L）：分别取100、200、500、800、1000 mg/L悬浮物标准液于专用比色皿中，P4页标定曲线的方法，于仪器上进行曲线标定。
3. 注意事项
1)为了提高检测的准确性，空白及样品的测定应均使用同一比色皿
2)一般情况下，标准曲线的相关系数r值应在0.990以上，如果所标定的标准曲线的r值低于0.990，说明标准配制有问题或比色操作不规范，应仔细分析，逐一排除。
3)比色皿必须保持洁净，避免用手触及透光面，比色皿置入比色计前如管外壁挂有溶液，应用软布或滤纸擦拭干净，以免造成零点漂移及腐蚀仪器。
4)样杯为光学玻璃烧接，易碎和划伤，也易被污染，需妥善保管和谨慎使用。样杯的两侧有定位条，拿比色皿时手应放在定位条上，避免触及样杯透光部分。每次测完后，应及时取出样杯。
5)水中悬浮物质容易沉淀要迅速测量。
6)仪器应放置在干燥通风处，同时需避免强光直射。长期不用时，应将比色管擦拭干净置于机外，以保证机内干燥，保护光学元件。
七、 数据采集
仪器可以通过USB与安装有Windows XP的计算机进行通讯。具体操作如下：
1.驱动程序安装
⑴ 把随机标有“深昌鸿数据采集系统VI.0”的光盘 插入光驱中。
⑵ 利用随机附带的USB线，插入仪器USB口，另端插入计算机USB口。
⑷ 计算机提示发现新硬件，并弹出“找到新硬件向导”在“自动安装软件（推荐 I）”和“从列表或者指定位置安装（高级）（S）”选择后者，然后选择“搜索可移动媒体（软盘、CD-ROM…）（M）”，点击“下一步”按钮，此时，计算机提示“正在为硬件安装的软件szchkj cp21ox usb to uart bridge” 没有通过 windows 徽标测试，可以不管提示，在“仍然继续（C）”和“停止安装（S）”按钮中选择“仍然继续”按钮，这时计算机自动完成安装，按下“完成”按钮即完成安装。
2. 应用程序安装
在硬盘任意位置建立文件夹“szchkj 数据采集系统”，或为任意其他名称，把光盘中的应用程序“sampdatas.exe”文件拷入该目录下，即完成应用软件安装（必要时可以在桌面建立快捷方式）。
3.数据采集及处理
⑴ 运行“sampdatas.exe”应用程序。
⑵ 点击“数据采集”按钮，此时程序即把仪器上的数据记录显示在屏幕上，包括“序号”“测试项目”，“单位”“浓度”，“吸光”“透光”“测试日期”及“测试时间”。
⑶ 数据采集后，可点击“存入文件”按钮，此时程序将以“.dat”文件保存在应用程序的子目录“dat”下。文件名称的格式如下：”20120513151328.dat”，其中“20120513”指的是2012年05月13日采集，“151328”指的是15时13分28秒。
⑷ “打开文件”，所有采集的数据都存在应用程序所在子文件夹“dat”下，可在程序窗口左边双击选择“dat”下的文件，点击“打开文件”按钮，所记录的数据即在窗口显示。
⑸ “文件转换”，单击窗口左边的文件选择列表框，选择子文件夹“dat”下的文件，单击“文件转换”，在“状态”中显示“文件转换成功！”，此时已经把该“.dat”文件转换为同名的“.txt”文件，存入子文件夹“txt”中，这样的正文文件可在记事本中显示或在Word中显示，编辑，打印。
⑹ “关闭系统”，单击可退出应用程序
